SWAN - Installation und Konfiguration

Windows

Herunterladen der Treiber

Auf dem FTP des ZID findet man einen Treiber für den Symbol Adapter.
ftp://software.edvz.uni-linz.ac.at/Driver/Ethernet/symbol/wlan/
Die Datei "Win32Drv.exe" lokal auf den Rechner abspeichern (z.B. unter c:\temp) und anschließend in ein Verzeichnis (z.B. c:\temp) entpacken. Die Datei entpackt sich durch doppelklicken selber.

Installation des Symbol - WLAN Netzwerkadapters

Bei Windows 2000 oder XP kann man den Netzwerkadapter im laufenden Betrieb installieren, bei Win98 sollte man den Rechner vorher ausschalten.

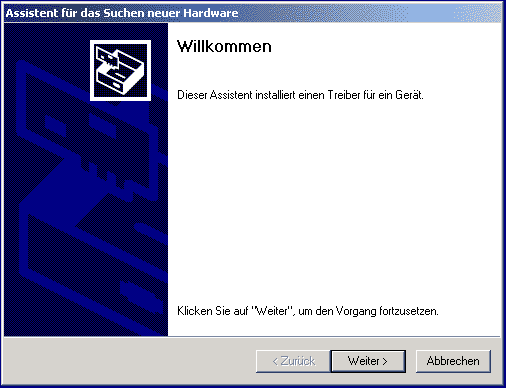

Windows erkennt automatisch ein neues Gerät...

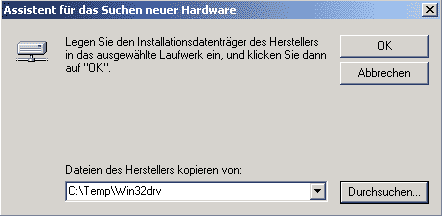

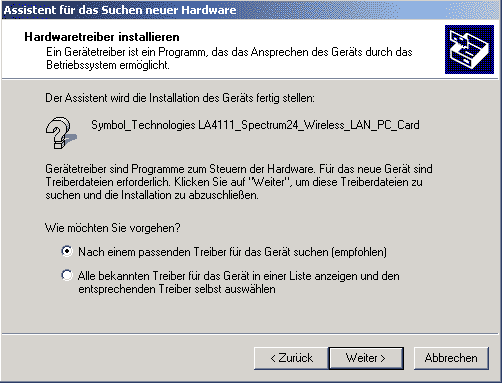

... und fragt nach einem Treiber. Am einfachstes sucht man manuell nach einem Treiber (der ja im vorherigen Menüpunkt, Herunterladen des Treibers, installiert wurde)...

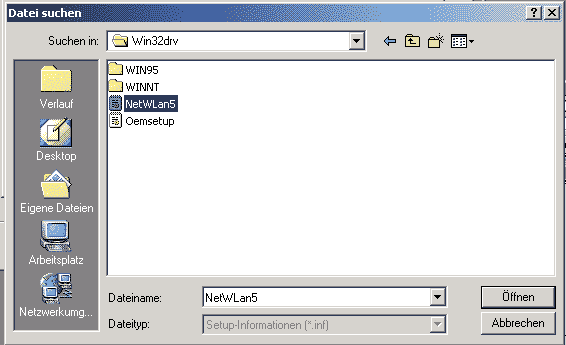

..und wählt die Datei "NetWLan5" aus dem Installatinsverzeichnis aus, ...

...bestätigt, und somit werden auch schon die passenden Treiber für das Wireless LAN installiert.

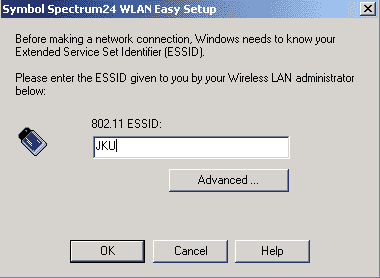

Nur noch schnell den Extended Service Set Identifier (ESSID): JKU eintragen, und das Wireless LAN ist betriebsbereit....

Apple

Wenn Sie sich im SWAN-Bereich befinden, sollten Sie in Ihrem Airport Controll-Strip das Netzwerk JKU sehen.

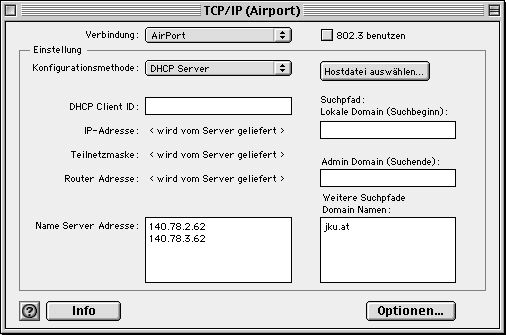

Bitte beachten Sie, dass Sie im TCP/IP Kontrollfeld als Konfigurationsmethode "DHCP Server" verwenden.

Als optionale Parameter können Sie im TCP/IP Kontrollfeld noch angeben:

Linux

Im ZID wurden RoamAbout (SuSe7.2, SuSe7.3) und Symbol (SuSe7.3, Slackware 8.0) mit Linux verwendet. Die folgenden Ausführungen betreffen Symbol, doch sollen alle Adapter, die den Chip Prism I oder Prism II verwenden, mit dem beschriebenen Treiber funktionieren.

Folgende Varianten sind ohne Modifikationen der Source funktionstauglich:

1. Kernel 2.2.19 mit pcmcia-cs-3.1.30 kann mit dem dort enthaltenen orinoco_cs Treiber V 0.8 sowohl mit der Spectrum24t alsauch mit der RoamAbout Karte verwendet werden. Es ist lediglich /etc/pcmcia/config, wireless.opts und network.opts entsprechend zu konfigurieren, da für die Spectrum24 noch kein Eintrag existiert.
2. Kernel 2.4.12 mit pcmcia-cs-3.1.29 (Release Version) kann mit dem bereits in den Kernel-Sourcen inkludierten orinoco_cs Treiber V 0.8a mit beiden Karten verwendet werden. Beim Übersetzen der pcmcia-cs Utilities werden die mitgelieferten Treiber NICHT uebersetzt, sondern als Default die Treiber aus dem Kernel-Tree verwendet.Konfiguration wie oben.
3. Fuer ältere Kernels ( von 2.2.14 aufwärts ) müssen für die Spectrum24t Karte die pcmcia-cs-3.1.29 verwendet werden, jedoch der von Symbol erhältliche spectrum24t_cs Treiber V 1.02. Das pcmcia-cs-3.1.29 Paket in /usr/src/linux entpacken und in das Directory hineinwechseln, dort dann das spectrum24t-1.02.tar.gz entpacken. Für RoamAbout gleichermassen das wavelan2_cs-6.06.tar.gz Paket nachinstallieren, anschl. make config, make all, und nach Sichern des alten /etc/pcmcia Directory make install.
4. Kernels vor 2.2.14 oder solche der 2.0.x Serie werden nicht unterstützt. Das gilt für fast alle PCMCIA Karten neueren Datums, nicht speziell für Spectrum24t und RoamAbout.
5. Wenn Sie in SuSe 7.3 arbeiten und Kernel 2.4.17 verwenden, brauchen Sie nicht unbedingt eine neue Version von pcmcia. Der Treiber orinoco-0.8a funktioniert aber nicht mit 128 Bit Schlüssel. Wenn Sie Wert darauf legen, einen korrekten Treiber zu haben, dann laden Sie die Version orinoco-0.8b nach /usr/src, bessern in Zeile 820 von orinoco.c von

   HERMES_RID_CNFDEFAULTKEY0,

   auf

   HERMES_RID_CNFDEFAULTKEY0 + i,

   aus. Mit make all und make install wird das Modul erzeugt und nach /lib/modules/2.4.17 kopiert.

   Nach dem derzeitigen Stand (Ende Jänner 2002) sollten Sie auf keinen Fall die Version orinoco-0.9a verwenden, die Performance sinkt dramatisch. Die späteren Versionen wurden bis jetzt nicht geprüft.

   config.opts enthält bereits alle notwendigen Einträge.


Zur Konfiguration der Treiber zur Laufzeit ist das Paket wireless_tools.21.tar.gz zu installieren. Der mitgelieferte wireless.h File soll den bei den Kernel Sourcen inkludierten File ersetzen, wenn man das macht, muss jedoch Kernel, Module, pcmcia-cs und wireless_tools neu übersetzt werden !!! README lesen !!!

In den Konfigurationsfiles für pcmcia bzw. cardmgr (bei SuSe in /etc/pcmcia) müssen Sie die Optionen adptieren (network.opts und wireless.opts, ev. config.opts). Mit Hilfe sogenannter Schemas (SCHEME) können Sie verschiedenen Konfigurationen spezifizieren, z. B. für das Heimnetzwerk und für das Universitätsnetzwerk, und mit dem Befehl

cardctl scheme=Schemaname

aktivieren. Wenn Sie Lilo verwenden, können die die Auswahl bereits beim Booten vornehmen. Sie benötigen für jedes Schema einen Eintrag:

image = /boot/vmlinuz
root = /dev/hdax
label = LinuxHOME
append = "SCHEME=HOME"

image = /boot/vmlinuz
root = /dev/hdax
label = LinuxJKU
append = "SCHEME=JKU"

Linux / RedHat 8.0, 9; Fedora Core 1

Anmerkung: Screenshots wurden unter Fedora Core 1 erstellt.

Ergänzungen für die Symbol-Karte

Die Symbol-Karte wird erst nach folgende Ergänzungen erkannt:

• Folgende Befehle bitte als root durchführen
• In der Datei '/etc/pcmcia/config.opts' sind folgende Zeilen hinzu zu fügen:

  # symbol Spectrum24 (vom ZID empfohlen / verliehen)
  card "LA4111 Spectrum24 Wireless LAN PC Card"
  version "Symbol Technologies"
  bind "orinoco_cs"


• PCMCIA neu starten mit

  service pcmcia restart

• Anmerkung zu RedHat 9:
  Bitte alle Updates inkl. neuestem RH9-Kernel einspielen (z.B. via 'up2date')!!
  Der Original-Kernel der ersten RH9-Version enthält einen Fehler im Wireless-Teil.

Grafische Konfiguration der Campus WLAN-Verbindung

• Über das Menü auswählen: 'Roter Hut'/Systemtools/Wizard zur Internetkonfiguration ('RedHat Icon'/System Tools/Internet Configuration Wizard)

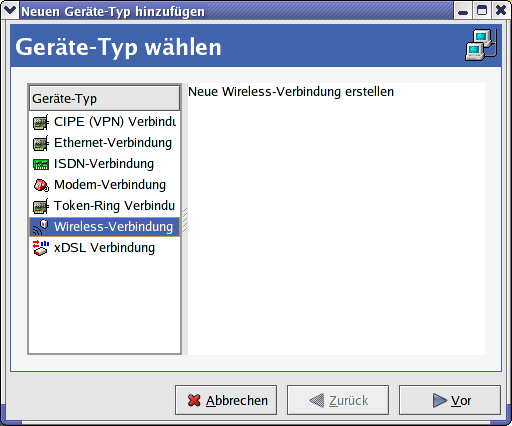

  'Wireless-Verbindung' auswählen und 'Vor' klicken

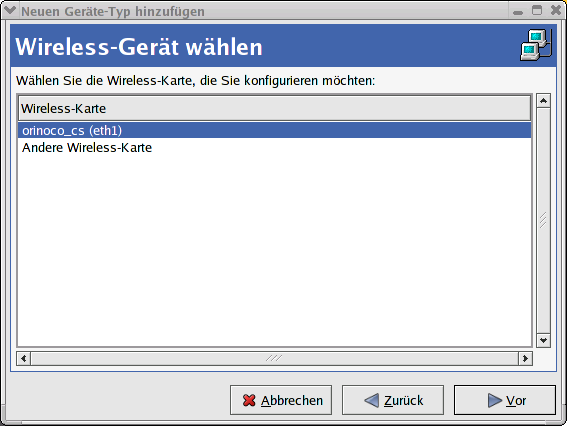

• Auswählen der Wireless-Karte (im Beispiel für die Symbol-Karte: orinoco_cs)

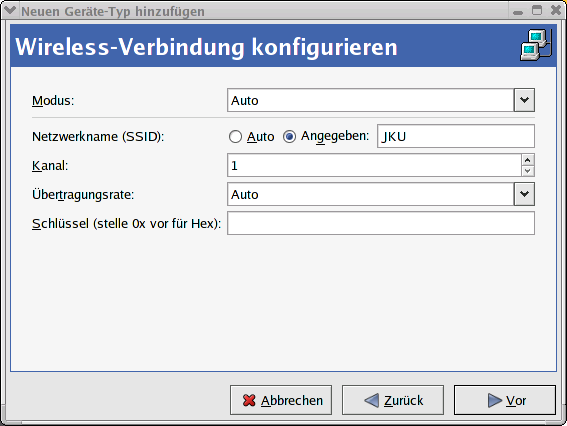

• Konfiguration der Wireless-Karte: der Netzwerkname (SSID) lautet 'JKU'
  (um Probleme bei 'Managed' zu vermeiden, bitte sowohl beim Modus als auch bei der Übertragungsrate 'Auto' auswählen)

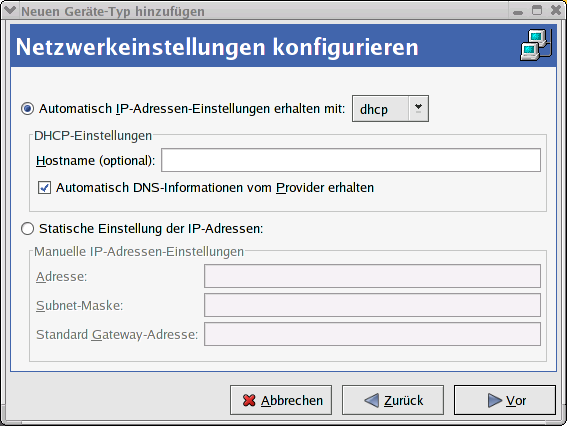

• Die vorgeschlagenen Netzwerkeinstellungen können übernommen werden

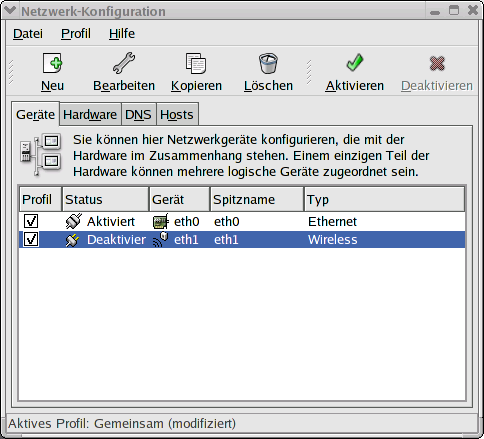

• Die Wireless-Karte muss jetzt nur noch aktiviert werden: 'Aktivieren' auswählen
  (Fragen mit 'OK' beantworten).

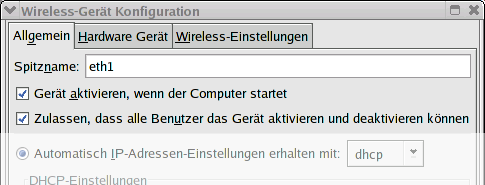

• Damit die Wireless-Verbindung bei jedem Neustart automatisch aktiviert wird, in der Netzwerk-Konfiguration unter "Bearbeiten" - "Gerät aktivieren, wenn der Computer startet" ankreuzen.
  Optional: Um als Benutzer die WLAN Karte aktvieren/deaktivieren zu können muss die Berechtigung durch Ankreuzen von "Zulassen, dass alle Benutzer das Gerät...." erteilt werden.




• Anmelden auf der Login-Seite des ZID (https://login.jku.at)

Linux / Knoppix

Anmerkung: Getestet ab Version 3.2

Unter Knoppix ist keine weitere Konfiguration für wireless LAN notwendig.

• Knoppix starten
• Anmelden auf der Login-Seite des ZID (https://login.jku.at)
